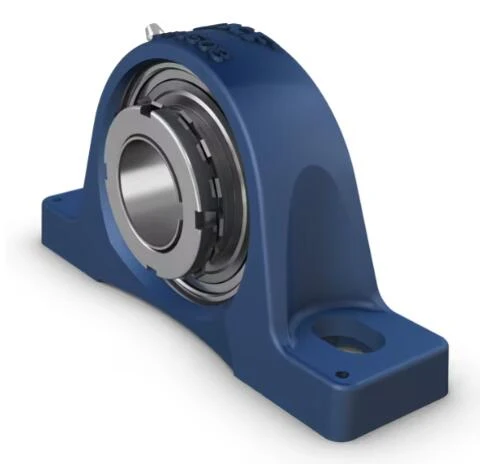

Unit Bantalan Bola SYJ 30 KF-Blok Bantal

Unit bantalan bola blok bantal (plummer) terdiri dari bantalan sisipan yang dipasang di rumah besi cor yang dapat dibaut ke permukaan penyangga. Varian ini cocok untuk aplikasi dengan arah putaran konstan dan bergantian. Unit ini dikunci dengan selongsong adaptor, yang memungkinkan pemasangan cepat dan mudah ke poros. Selongsong adaptor perlu dipesan secara terpisah.KuatSiap dipasangDirancang untuk putaran konstan dan bergantianBantalan berpelumas dan tertutupPenguncian cepat ke porosHemat biaya

Kirim permintaan

Obrolan Sekarang

perkenalan produk

Pesan selongsong adaptor secara terpisah
Kepatuhan terhadap standar	JIS
Bahan, perumahan	Besi cor
Penyegelan, bantalan	Segel dan flinger di kedua sisi
Jenis penyegelan, bantalan	Kontak, standar
Penyegelan, unit	Tanpa
Lapisan	Tanpa

Dimensions - SYJ 30 KF

Ukuran

d	25 mm	Diameter lubang
d₁	≈39,7 mm2	Diameter bahu cincin bagian dalam
d₃	45 mm	Diameter luar mur pengunci
A	42 milimeter	Lebar dasar
A₁	27 mm	Lebar atas
B₁	28 mm	Lebar bantalan keseluruhan
B₁	38mm	Lebar lengan
H	42,9 mm2	Tinggi pusat kursi bulat
H₁	16 mm	Tinggi kaki
H₂	82 mm	Tinggi keseluruhan
J	118mm	Jarak antar baut pengikat
J	maks. 125 mm	Jarak antar baut pengikat
J	minimal 111 mm	Jarak antar baut pengikat
L	165mm	Panjang keseluruhan
N	17 mm	Diameter lubang baut pemasangan
N₁	24 mm	Panjang lubang baut pemasangan
s₁	22,25 mm2	Jarak dari sisi muka perangkat pengunci ke bagian tengah jalur balap
Nilai yang ditentukan untuk s₁adalah perkiraan dan sebelum selongsong didorong ke dalam lubang bantalan (selongsong dan lubang cincin bagian dalam pada posisi awal).

Lubang berulir
R_G	1/4-28 TIDAK	Ulir rumah untuk fitting gemuk
R₁	3 juta	Posisi aksial ulir rumah
R	45 derajat	Posisi sudut ulir rumah

Pemasangan gemuk
D_N	6,5 mm	Diameter bola kepala fitting gemuk
Barat Daya_N	7 juta	Ukuran kunci heksagonal untuk fitting gemuk
G_N	1/4-28 SAE-LT	Benang fitting gemuk

Pin pasak
J₆	155mm	Jarak pin dowel
J₇	15 mm	Offset aksial pin dowel
N₄	4 juta	Diameter yang direkomendasikan untuk pin dowel

Data perhitungan

Peringkat beban dinamis dasar	C	19,5kN
Peringkat beban statis dasar	C₀	11,2 kN
Batas beban kelelahan	P_u	0.475 kN
Membatasi kecepatan		6 300 putaran/menit

Informasi pemasangan

Kunci pas terkait		HN 6
Sudut pengencangan mur pengunci yang direkomendasikan		95 derajat
Diameter yang disarankan untuk baut pemasangan, mm	G	14 mm
Diameter yang disarankan untuk baut pemasangan, inci	G	0.5625 inci

Karakteristik Unit Bantalan Bola Blok Bantal

Unit bantalan bola blok bantal merupakan komponen mekanis yang kuat yang dirancang untuk menyangga poros dan memfasilitasi gerakan rotasi yang halus. Pada intinya, unit ini terdiri dari bantalan yang ditempatkan di dalam blok pemasangan yang kokoh, yang sering kali terbuat dari besi tuang atau baja. Blok ini memiliki bentuk yang khas sehingga mudah dipasang pada permukaan yang datar, oleh karena itu dinamakan "blok bantal". Bantalan itu sendiri biasanya berupa bantalan bola alur dalam, yang memberikan kemampuan menahan beban radial yang tinggi dan beban aksial sedang. Desain blok bantal mencakup fitur-fitur seperti bantalan yang disegel atau terlindung untuk mencegah kontaminasi dari kotoran dan kelembapan, serta untuk mempertahankan pelumasan. Unit-unit tersebut dilengkapi dengan lubang yang telah dibor sebelumnya untuk pemasangan, sehingga pemasangannya mudah. Selain itu, banyak unit blok bantal memiliki kemampuan penyelarasan sendiri, yang mengompensasi ketidaksejajaran poros kecil dan mengurangi risiko kegagalan bantalan dini.

Aplikasi Unit Bantalan Bola Blok Bantal

Unit bantalan bola blok bantal merupakan komponen serbaguna yang digunakan di berbagai aplikasi industri. Unit ini umumnya ditemukan di peralatan manufaktur, seperti konveyor, yang menopang poros berputar dan memastikan kelancaran operasi. Dalam mesin pertanian, unit ini membantu fungsi berbagai peralatan pertanian secara efisien, mulai dari pemanen hingga sistem irigasi. Unit ini juga penting dalam industri otomotif, yang menopang komponen seperti poros gandar dan sistem penggerak. Aplikasi penting lainnya termasuk mesin tekstil, yang mempertahankan kinerja yang konsisten dalam kondisi kecepatan tinggi, dan dalam industri pertambangan, yang menopang peralatan tugas berat yang beroperasi di lingkungan yang keras. Kemampuan beradaptasi dan keandalannya membuat unit ini sangat diperlukan dalam pengaturan apa pun yang mengharuskan gerakan rotasi.

Keunggulan Unit Bantalan Bola Pillow Block

Keunggulan utama unit bantalan bola blok bantal terletak pada kemampuannya untuk memberikan dukungan dan kinerja yang andal sekaligus relatif mudah dipasang dan dirawat. Konstruksinya yang kokoh memastikan daya tahan dan umur panjang bahkan dalam kondisi yang menuntut, yang meminimalkan waktu henti dan mengurangi biaya perawatan. Fitur penyelarasan sendiri dari banyak unit blok bantal memungkinkannya untuk mengakomodasi ketidaksejajaran poros, yang meningkatkan stabilitas operasionalnya dan memperpanjang masa pakainya. Selain itu, desain tertutup unit ini melindungi bantalan dari kontaminan, mengurangi kemungkinan kerusakan dan mempertahankan kinerja yang konsisten. Ketersediaan berbagai ukuran dan konfigurasi juga berarti bahwa mereka dapat disesuaikan agar sesuai dengan berbagai aplikasi, menjadikannya pilihan serbaguna untuk banyak industri. Secara keseluruhan, unit bantalan bola blok bantal menawarkan kombinasi kekuatan, kemudahan penggunaan, dan kemampuan beradaptasi yang berkontribusi pada adopsi dan efektivitasnya yang luas dalam berbagai aplikasi.

TIDAK.	d[mm]	Sebuah[mm]	Hmm]	H2 [mm]	J[mm]	Panjang[mm]
P 1,1/2 TF	38.1	43	43.6	86	120	148
P 1.1% 2f2 FM	38.1	43	43.6	86	120	148
UKP 206 K/H	25	45	42.9	83.5	121	165
UCPX05	25	45	42.9	83.5	121	165
UCP 206% 2fH	30	45	42.9	83.5	121	165
UCP 206-19	30.162	45	42.9	83.5	121	165
UCP 206-18	28.575	45	42.9	83.5	121	165
UCP 206	30	45	42.9	83.5	121	165
SYWK 30 TAHUN	30	40	42.9	82	121	159
SYWK 30 TAHUN	30	40	42.9	82	121	159
SYWK 1.3/16 tahun	30.163	40	42.9	82	121	159
SYWK 1.3/16 Tahun Lalu	30.163	40	42.9	82	121	159
SYWK 1.1/4 AYTA	31.75	40	42.9	82	121	159
SYK 30 TR	30	40	42.9	82.5	121	159
SYK 30 TF	30	40	42.9	82.5	121	159
SYJ 30 TF	30	42	42.9	82	118	165
SYJ 30 KF	25	42	42.9	82	118	165
SY 30 WF	30	40	42.9	82	117.5	152
SY 30 WDW	30	40	42.9	82	117.5	152
SY 30 TR	30	40	42.9	82	117.5	152
SY 30 TF	30	40	42.9	82	117.5	152
SY 30 LF	30	40	42.9	82	117.5	152
Radio SY 30 FM	30	40	42.9	82	117.5	152
SY 1.3% 2f16 TF	30.163	40	42.9	82	117.5	152
SY 1.3% 2f16 FM	30.163	40	42.9	82	117.5	152
SY 1.1% 2f8 TF	28.575	40	42.9	82	117.5	152
Radio SY 1.1/8 FM	28.575	40	42.9	82	117.5	152
SY 1.1/16 TF	26.988	40	42.9	82	117.5	152
P2BSS 30M-TPSS	30	34	42.9	83	117.5	152.5
P2BSS 30M-CPSS-DFH	30	34	42.9	83	117.5	152.5
